ส่งมอบแท่นเหล็กไซโล Boral และโครงสร้างเหล็กทางเดินสำเร็จแล้ว

I. ภาพรวมโครงการ

โครงงานนี้เป็นการผลิตแท่นเหล็กและโครงสร้างเหล็กทางเดินสำหรับไซโลบอรอล ลูกค้าคือ Boral Concrete Ltd. จากออสเตรเลีย โครงการตั้งอยู่ในซิดนีย์ ประเทศออสเตรเลีย และโหมดการจัดส่งคือ Ex-Work (EXW) ในระหว่างขั้นตอนการออกแบบ ผู้รับเหมาจะปรับแต่งการออกแบบตามโมเดล Tekla ที่ลูกค้าจัดเตรียมไว้ให้ สินค้าที่ส่งมอบประกอบด้วยส่วนประกอบโครงสร้างเหล็กที่สมบูรณ์ เช่น แท่นเหล็กของไซโล ทางเดิน ขั้นบันได ตะแกรงเหล็ก และราวบันได ระยะเวลาในการผลิตคือ 30 วัน

ครั้งที่สอง ขอบเขตโครงการและมาตรฐานทางเทคนิค

1. ขอบเขตงาน: การออกแบบแบบโดยละเอียด การจัดหาวัตถุดิบ การสร้างส่วนประกอบ การเคลือบป้องกันการกัดกร่อน บรรจุภัณฑ์ และการประสานงานการจัดส่ง/การขนส่ง

2. ความแม่นยำในการผลิต: ขนาดและการเบี่ยงเบนเชิงลบของคานและเสาเชื่อมที่ประกอบต้องเป็นไปตามมาตรฐานแห่งชาติ คุณภาพการเชื่อมต้องได้มาตรฐาน ความแม่นยำในการประกอบแพลตฟอร์ม ตะแกรง ราวบันได และปล่องบันไดต้องเป็นไปตามข้อกำหนดของแบบร่างและการติดตั้งนอกสถานที่

3. การเคลือบป้องกันการกัดกร่อน: ระบบสียี่ห้อโจตัน ยกเว้นแผงทางเดินตะแกรงเหล็กและแผงบันไดตะแกรง ส่วนประกอบอื่น ๆ ทั้งหมดต้องเป็นไปตาม

1. ไพรเมอร์: สีอีพ็อกซี่ผสมซิงค์สองส่วนผสม ความหนาของฟิล์มสีแห้ง 100μm

2. สีทับหน้า: สีอะครีลิกโพลียูรีเทน ฟิล์มสีแห้งความหนา 60μm

3. ความหนาของฟิล์มสีรวม≥160μm; สีทาเป็นไปตามมาตรฐาน BS676 ราวบันไดต้องเป็นไปตามรหัสสี Y14.4

4. บรรจุภัณฑ์และการจัดส่ง: ส่วนประกอบต่างๆ ได้รับการประกอบและบรรจุหีบห่อในลักษณะที่เหมาะสมตามความสัมพันธ์ในการประกอบ ขนาดของราวกั้น ขั้นบันได และตะแกรงแพลตฟอร์มรับประกันว่าจะมีความแม่นยำ หลังจากการผลิตเสร็จสิ้น จะมีการเตรียมรายการบรรจุภัณฑ์ และซัพพลายเออร์จะร่วมมือกับลูกค้าในการบรรทุกตู้คอนเทนเนอร์และรับผิดชอบในการบรรทุกสินค้าลงตู้คอนเทนเนอร์

III. ความคืบหน้าของโครงการและสถานะการดำเนินการ

บันทึกการประมวลผล (ภาพถ่าย)

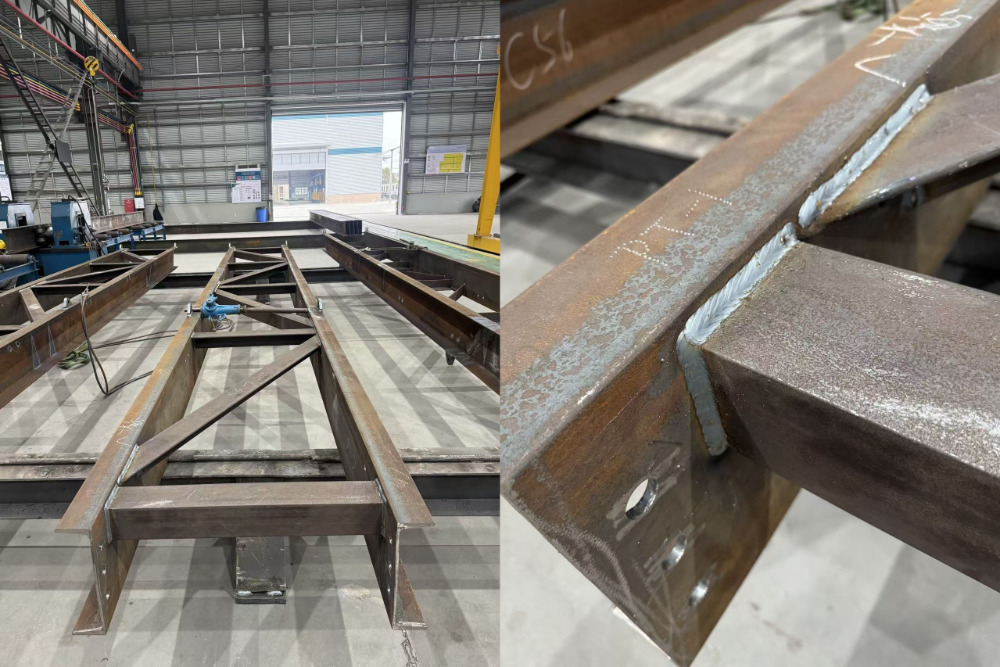

• ขั้นตอนการเชื่อมและการขึ้นรูปชิ้นส่วน

ส่วนประกอบต่างๆ ถูกเชื่อมโดยใช้กระบวนการเชื่อมแบบเจาะเต็มรูปแบบ ส่งผลให้ได้รอยเชื่อมที่สวยงาม สมบูรณ์ และสม่ำเสมอ ปราศจากข้อบกพร่อง เช่น ความพรุนและการรวมตะกรัน หลังจากประกอบและเชื่อมโครงสร้างหลักแล้ว จะมีการจัดวางให้ตรงกันโดยใช้เครื่องมือและแม่แรงเพื่อให้แน่ใจว่าขนาดและความตรงโดยรวมเป็นไปตามการออกแบบและมาตรฐานระดับชาติ รับประกันความแม่นยำของการติดตั้งในภายหลัง

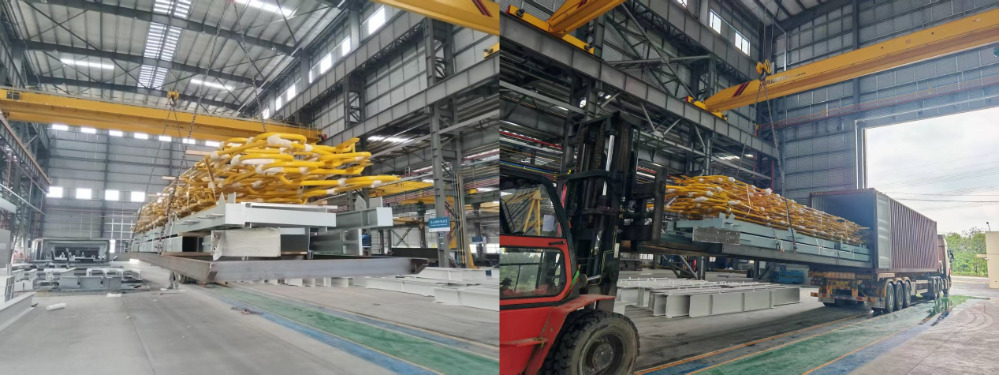

• เสร็จสิ้นการพ่นสีชิ้นส่วนและขั้นตอนการยก

หลังจากที่ส่วนประกอบถูกเคลือบด้วยสีป้องกันการกัดกร่อน สีจะสม่ำเสมอและความหนาของฟิล์มสีเป็นไปตามมาตรฐาน มีการใช้อุปกรณ์การยกแบบพิเศษสำหรับการยกโดยรวม ชิ้นส่วนที่เปราะบาง เช่น ราวกั้นสีเหลือง ได้รับการปกป้องและห่อหุ้มอย่างเหมาะสมเพื่อป้องกันความเสียหายระหว่างการยก เพื่อให้มั่นใจในความสมบูรณ์ของผลิตภัณฑ์สำเร็จรูป
