สะพานโครงสำเร็จรูป: การใช้งาน เกณฑ์การคัดเลือก และแนวทางปฏิบัติ

ถามทีมงานโครงการว่าพวกเขากังวลอะไรเกี่ยวกับงานสะพาน และคำตอบไม่ค่อยเริ่มต้นด้วยเรื่องเหล็ก โดยปกติจะเริ่มต้นด้วยเวลาในสถานที่ หน้าต่างสภาพอากาศ การจัดการจราจร และงานที่ไม่อาจยกเลิกได้โดยง่าย สะพานโครงสำเร็จรูปจะย้ายความไม่แน่นอนนั้นไปอยู่ในสภาพแวดล้อมของร้านค้าที่ได้รับการควบคุม และนำโครงสร้างที่คาดเดาได้มากขึ้นมาสู่ทางข้าม

ที่ Wuxi Rongbro Intelligent Equipments Co., Ltd. เราใช้เวลาหลายปีในการผลิตส่วนประกอบเหล็กที่มีความแม่นยำสูงสำหรับโครงการอุตสาหกรรม การพาณิชย์ และการขนส่ง ประสบการณ์ดังกล่าวเป็นตัวกำหนดวิธีที่เราเข้าถึงสะพานโครงสำเร็จรูป ไม่ใช่เป็นรายการแค็ตตาล็อก แต่เป็นระบบเหล็กที่มีการประสานกันซึ่งจะต้องเหมาะสมกับไซต์งาน น้ำหนักบรรทุก และแผนการติดตั้ง

อะไรทำให้สะพานนั่งร้าน "สำเร็จรูป"?

สะพานโครงรับน้ำหนักผ่านโครงสามเหลี่ยม คอร์ด แนวตั้ง และแนวทแยงทำงานร่วมกันเพื่อให้สมาชิกแต่ละคนทำหน้าที่ตึงเครียดหรือบีบอัดเป็นหลัก ตรรกะดังกล่าวเหมาะสมกับการผลิตสำเร็จรูป เนื่องจากบริดจ์สามารถแบ่งออกเป็นชิ้นส่วน แผง หรือโมดูลที่สามารถขนย้ายได้ โดยไม่สูญเสียเส้นทางโหลดที่ต้องการ

การประกอบชิ้นส่วนสำเร็จรูปไม่ได้หมายความว่าสะพานทั้งหมดมาถึงเป็นชิ้นเดียวเสมอไป ขึ้นอยู่กับช่วง ขีดจำกัดในการขนส่ง และความจุของเครน โครงการอาจใช้ชิ้นส่วนแต่ละชิ้น โครงถักด้านข้างแบบสมบูรณ์ หรือโมดูลสามมิติที่ใหญ่กว่าพร้อมติดโครงดาดฟ้าไว้ การตัด การเจาะ การประกอบ การเชื่อม การทดลองประกอบ และการเคลือบเกิดขึ้นห่างจากการข้าม ที่ไซต์งาน งานจะกลายเป็นการรับ ยก พอดี เชื่อมต่อ จัดตำแหน่ง จัดเตรียม และตรวจสอบ—เป็นลำดับที่วางแผนไว้ ไม่ใช่ชุดของเรื่องเซอร์ไพรส์

เหตุใดการผลิตชิ้นส่วนสำเร็จรูปจึงเปลี่ยนรูปแบบการจัดส่งแบบบริดจ์

การผลิตชิ้นส่วนสำเร็จรูปไม่ได้เร็วขึ้นหรือถูกกว่าโดยอัตโนมัติ โดยจะเปลี่ยนสถานที่และวิธีจัดการความเสี่ยง สำหรับการข้ามหลายๆ ครั้ง การเปลี่ยนแปลงนั้นมีค่าเพราะงานที่แพงที่สุดคืองานเหนือน้ำ จราจรติดขัด หรือในทางเดินแคบ

• การควบคุมคุณภาพ: จิ๊ก การเชื่อมแบบควบคุม และการตรวจสอบขนาดทำได้ง่ายกว่าใต้หลังคา
• ระยะเวลาไซต์สั้นลง: การตัดสนามน้อยลงและการเชื่อมสนามน้อยลงจะช่วยลดเวลาเครนและการปิด
• การทำงานบนที่สูงปลอดภัยยิ่งขึ้น: การผลิตเพิ่มเติมจะเสร็จสมบูรณ์ในระดับม้านั่ง
• การรบกวนการจราจรน้อยลง: โมดูลสามารถยกได้ระหว่างหน้าต่างการครอบครองตามแผน
• การมองเห็นต้นทุนที่ดีขึ้น: ชั่วโมงการทำงาน การเคลือบ และการทดลองประกอบสามารถวัดได้ก่อนการเคลื่อนย้าย
• การสัมผัสกับสภาพอากาศลดลง: การเชื่อมและการเคลือบที่สำคัญมีโอกาสเกิดความล่าช้าน้อยกว่า

ประโยชน์เหล่านี้จะแข็งแกร่งที่สุดเมื่อทีมออกแบบ การผลิต และการก่อสร้างทำงานบนสมมติฐานเดียวกัน สะพานที่ออกแบบมาโดยไม่มีข้อจำกัดในการขนย้ายหรือเครน สามารถสร้างปัญหาใหม่ๆ ในไซต์งานได้

การตัดสินใจออกแบบที่สำคัญก่อนการแปรรูป

เรขาคณิตของโครงถักและเส้นทางโหลด

เริ่มต้นด้วยระยะ ความกว้าง น้ำหนักบรรทุกของดาดฟ้า และระยะห่าง โครงถัก Warren, Pratt และ Howe อาจดูคล้ายกัน แต่กำลังสมาชิกและรายละเอียดการเชื่อมต่อต่างกัน ผู้ออกแบบจะต้องกำหนดน้ำหนักบรรทุกที่เสีย น้ำหนักบรรทุกจริง ลม และการบรรทุกยานพาหนะหรืออุปกรณ์พิเศษใดๆ สะพานเข้าถึงทางอุตสาหกรรมอาจจำเป็นต้องคำนึงถึงรถยก ยานพาหนะบำรุงรักษา หรือส่วนรองรับท่อและสายเคเบิล

การเชื่อมต่อและการป้องกันการกัดกร่อน

การเชื่อมต่อคือจุดที่การผลิตชิ้นส่วนสำเร็จรูปได้รับการดูแล—หรือสร้างปัญหา การเชื่อมต่อแบบเกลียวช่วยลดการเชื่อมภาคสนามและทำให้การตรวจสอบง่ายขึ้น การเชื่อมต่อร้านค้าแบบเชื่อมช่วยให้รูปทรงที่สะอาดยิ่งขึ้น จะต้องพิจารณาการจัดตำแหน่งรู การปรับให้พอดี และการเข้าถึงเพื่อการขันให้แน่นในระหว่างการเก็บรายละเอียด การป้องกันการกัดกร่อนควรสอดคล้องกับสภาพแวดล้อม และการระบายน้ำและรายละเอียดรอบแผ่นเป้าเสื้อกางเกงจะส่งผลต่อประสิทธิภาพในระยะยาว โครงถักมีขอบเปลือยหลายด้าน ดังนั้นคุณสมบัติการเคลือบและการเตรียมพื้นผิวงานจึงไม่ใช่เรื่องเล็กๆ น้อยๆ

การวางแผนการขนส่ง การยก และการติดตั้ง

สะพานโครงสำเร็จรูปจะต้องเคลื่อนที่อย่างถูกกฎหมายและยกได้อย่างปลอดภัย ความยาวของสมาชิก การเข้าถึงไซต์งาน ตำแหน่งเครน และการรองรับชั่วคราว ทั้งหมดจะป้อนกลับเข้าสู่กระบวนการผลิต บนไซต์งานที่มีข้อจำกัด สลักเกลียวขนาดเล็กอาจดีกว่าแผงเชื่อมขนาดใหญ่ ในการข้ามแม่น้ำ โมดูลขนาดใหญ่อาจลดการทำงานเหนือน้ำ การแบ่งที่ถูกต้องขึ้นอยู่กับโครงการ

การผลิตร้านค้าและการควบคุมคุณภาพ

เมื่อแบบร่างของร้านค้าได้รับการอนุมัติ การผลิตถือเป็นการผลิตชิ้นส่วนและการตรวจสอบชิ้นส่วน ส่วนประกอบจะถูกตัด เจาะ ติดตั้งในจิ๊ก และเชื่อมภายใต้สภาวะที่ได้รับการควบคุม การทดลองประกอบยืนยันว่าคอร์ด เส้นทแยงมุม แผ่นเป้าเสื้อกางเกง และรอยต่อพอดีก่อนการเคลือบและการขนส่ง การตรวจสอบขนาด การตรวจสอบการเชื่อม และการตรวจสอบการเคลือบจะถูกบันทึกเมื่องานดำเนินไป

ทีมงานของเรานำมา ประสบการณ์การผลิตเหล็ก 16 ปี มาถึงขั้นตอนนี้ ประสบการณ์ดังกล่าวมีความสำคัญน้อยกว่าในฐานะข้อความการขาย แต่มีความสำคัญมากกว่าในนิสัยเชิงปฏิบัติ: ตรวจสอบการติดตั้งก่อนที่เครนจะมาถึง วางแผนจุดยกก่อนที่โมดูลจะออกจากร้าน และปกป้องการเคลือบเพื่อให้สามารถจัดการการสัมผัสไซต์งานได้

การประกอบและการติดตั้งไซต์

งานในไซต์งานมักจะเป็นไปตามลำดับที่ชัดเจน: ตรวจสอบฐานรากและตลับลูกปืน ส่วนประกอบของเวที สร้างส่วนรองรับชั่วคราวหากจำเป็น ยกโครงหรือโมดูล เชื่อมต่อส่วนประกอบ จัดแนวโครงสร้าง ติดตั้งดาดฟ้าและสิ่งกีดขวาง ซ่อมแซมการเคลือบ และตรวจสอบ

การข้ามแม่น้ำและทางหลวงต่างก็มีข้อจำกัด แม่น้ำอาจจำกัดการเข้าถึงของเครน ทางหลวงอาจต้องปิดตอนกลางคืน ควรตกลงวิธีการติดตั้งก่อนที่การผลิตจะเสร็จสมบูรณ์ เนื่องจากอาจจำเป็นต้องสร้างสถานที่รองรับชั่วคราว ตัวเชื่อมสำหรับยก และรายละเอียดการเชื่อมต่อไว้ในงานเหล็ก

การข้ามแม่น้ำในมณฑลอานฮุยเป็นตัวอย่างที่มีประโยชน์ โครงการสะพานถนน Tashan ของเราข้ามแม่น้ำ Xinlai เกี่ยวข้องกับการสร้างสะพานเหล็กสำหรับการข้ามถนนสาธารณะ

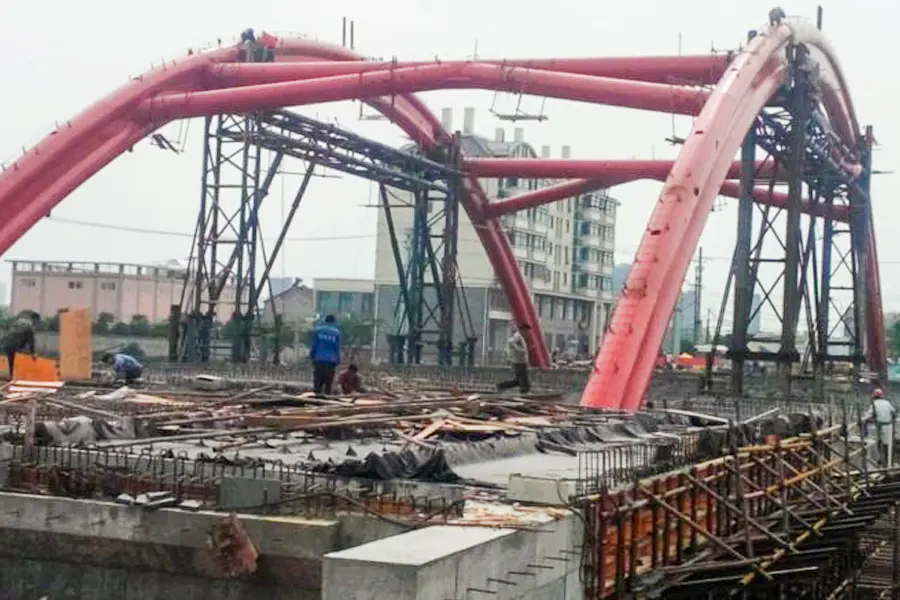

สะพานถนน Tashan ทางข้ามโค้งเหล็กในมณฑลอานฮุย สะพานโค้งท่อเหล็กความยาว 42 เมตรที่สร้างเสร็จในปี 2559 แสดงให้เห็นถึงวินัยในการประดิษฐ์และการจัดแนวสำหรับการข้ามแม่น้ำบนถนนสาธารณะ ดูผลิตภัณฑ์ →

โปรเจ็กต์เช่นนี้ตอกย้ำประเด็นง่ายๆ: สะพานยังไม่เสร็จสิ้นเมื่อมีการประดิษฐ์ชิ้นส่วนสุดท้าย จะเสร็จสิ้นเมื่อชิ้นส่วนต่างๆ ใส่ได้พอดี การจัดตำแหน่งถูกต้อง และสามารถปิดการตรวจสอบได้โดยไม่ต้องไล่ตามรายละเอียดที่ยังไม่ได้รับการแก้ไข

การจัดส่งแบบ Truss Bridge แบบสำเร็จรูปและแบบธรรมดา

ตารางด้านล่างนี้เป็นการเปรียบเทียบเชิงปฏิบัติ ไม่ใช่กฎเกณฑ์ การแข็งตัวแบบแท่งทั่วไปสามารถทำงานได้ดีในบริเวณที่เข้าถึงได้ง่ายและมีแรงงานในไซต์งาน การผลิตชิ้นส่วนสำเร็จรูปมีแนวโน้มที่จะแสดงคุณค่าโดยที่เวลาของไซต์ การหยุดชะงักของการจราจร และการควบคุมคุณภาพถือเป็นข้อกังวลหลัก

โดยจะทำงานได้ดีที่สุดเมื่อเรขาคณิตสามารถทำซ้ำได้ เข้าใจเส้นทางการขนส่ง และการวางแผนการก่อสร้างจะพัฒนาไปพร้อมกับภาพวาดการผลิต

ในกรณีที่สะพานโครงสำเร็จรูปพอดี

สะพานโครงมักจะพอดีกับช่วงกลางที่มีความลึกและโครงสร้างแบบเปิดที่มีน้ำหนักเบาก็เป็นที่ยอมรับได้ การใช้งานรวมถึงการข้ามถนนในชนบท สะพานคนเดินและจักรยาน สะพานเข้าถึงทางอุตสาหกรรม ทางเบี่ยงชั่วคราว การข้ามคลอง และโครงสร้างสนับสนุนสาธารณูปโภค ในสภาพแวดล้อมทางอุตสาหกรรม โครงถักสามารถบรรทุกท่อ สายเคเบิล หรือโหลดสายพานลำเลียงได้

ไม่ใช่ทุกทางข้ามจำเป็นต้องมีโครงนั่งร้าน ช่วงสั้นอาจใช้คานจานหรือคานรีดได้ดีกว่า ช่วงที่ยาวมากอาจสนับสนุนรูปแบบอื่น คำถามที่มีประโยชน์ไม่ใช่ว่า "เราจะประกอบชิ้นส่วนสำเร็จรูปได้หรือไม่" แต่ "การผลิตชิ้นส่วนสำเร็จรูปช่วยลดความเสี่ยงที่สำคัญในไซต์นี้ได้หรือไม่"

สะพานทางหลวง Puxing ของเราบนสาย Dalu ในเซี่ยงไฮ้เป็นอีกแหล่งอ้างอิงสำหรับการส่งมอบสะพานเหล็กในเมือง ซึ่งการประดิษฐ์และการก่อสร้างจะต้องคำนึงถึงการจราจรสดและพื้นที่ทำงานที่จำกัด

สะพานเหล็กจับตะกร้า Puxing Highway Bridge ในเซี่ยงไฮ้ ข้อมูลอ้างอิง ซุ้มโค้งเหล็กผูกตะกร้าที่มีด้ามจับตะกร้าสูง 230 เมตร แสดงให้เห็นว่าการสร้างและก่อสร้างสะพานในเมืองขนาดใหญ่ต้องคำนึงถึงการจราจรและพื้นที่จำกัด ดูผลิตภัณฑ์ →

การทำงานร่วมกับพันธมิตรด้านการผลิตและการติดตั้ง

พันธมิตรที่ดีที่สุดไม่ได้เป็นเพียงผู้ผลิตที่มีร้านค้าขนาดใหญ่เท่านั้น ทีมงานควรเข้าใจว่าเหล็กออกจากร้านอย่างไร ยกขึ้นอย่างไร เชื่อมต่อกันอย่างไร และส่งมอบสะพานอย่างไร การออกแบบ การประดิษฐ์ และการติดตั้งจะต้องถือเป็นห่วงโซ่เดียวกัน

งานของเราครอบคลุมถึงการออกแบบโครงสร้างเหล็ก การแปรรูป และการติดตั้งไซต์งานสำหรับโครงการอุตสาหกรรม พาณิชยกรรม สาธารณะ และการขนส่ง สำหรับงานสะพาน เราสามารถมีส่วนร่วมได้ตั้งแต่การตรวจสอบแบบร่างของร้านค้าไปจนถึงการส่งมอบและการสนับสนุนการก่อสร้าง หากคุณกำลังวางแผนจะข้าม ติดต่อทีมงานของเรา พร้อมด้วยระยะเวลา ข้อจำกัดของไซต์ และการโหลดที่คาดไว้

สำหรับโครงการที่สะพานเป็นส่วนหนึ่งของโครงสร้างพื้นฐานขนาดใหญ่หรือการพัฒนาโรงงาน สะพานแนวทางของเราทำงานที่โรงไฟฟ้าในบังกลาเทศแสดงให้เห็นว่าขอบเขตของสะพานเหล็กสามารถประสานงานกับโครงการก่อสร้างที่กว้างขึ้นได้อย่างไร

เข้าใกล้สะพานข้ามคลองที่โรงไฟฟ้าบังกลาเทศ สะพานทางเข้าช่วงเดียวขนาด 42 เมตรภายในโครงการ EPC ของโรงไฟฟ้า ซึ่งแสดงขอบเขตของสะพานที่ประสานกับการก่อสร้างที่กว้างขึ้นและการวางแผนสถานที่ ดูผลิตภัณฑ์ →

การผลิตชิ้นส่วนสำเร็จรูปจะมีคุณค่ามากที่สุดเมื่อมีการวางแผนตั้งแต่เนิ่นๆ และลงรายละเอียดโดยคำนึงถึงไซต์งานเป็นหลัก ทำสิ่งที่ถูกต้อง และสะพานโครงสำเร็จรูปสามารถเป็นส่วนที่เงียบสงบและควบคุมได้ของโครงการ แทนที่จะเป็นแหล่งอื่นที่สร้างความกดดันในพื้นที่
