Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

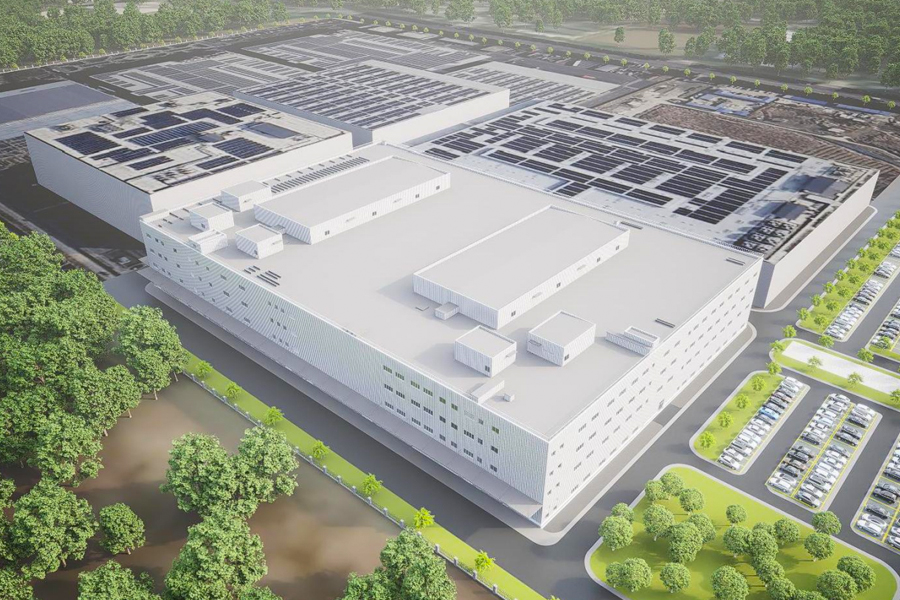

โครงการโรงงานอิเล็กทรอนิกส์ของสวนอุตสาหกรรมการผลิตอัจฉริยะของ Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

โครงการโรงงานอิเล็กทรอนิกส์ของสวนอุตสาหกรรมการผลิตอัจฉริยะของบริษัท Changzhou Xingyu Automotive Lighting Systems Co., Ltd. ตั้งอยู่ทางใต้ของถนน Huanghe West และทางตะวันตกของถนน Baotashan เขต Xinbei เมืองฉางโจว โครงการมีพื้นที่อาคาร 18,274.35 ตารางเมตร และพื้นที่รวมทั้งหมด 74,977 ตารางเมตร อาคารประกอบด้วยสี่ชั้นเหนือพื้นดิน โดยมีความสูงของอาคารตามแผนอยู่ที่ 23.990 เมตร
โครงการนี้เป็นอาคารอุตสาหกรรมคลาส C Type II หลายชั้นที่ใช้สำหรับการผลิตและการแปรรูปส่วนประกอบไฟส่องสว่างยานยนต์ โดยมีระดับการทนไฟที่เกรด II หลังคาประกอบด้วยหน่วยโครงสร้างเหล็กขนาดเล็กเจ็ดหน่วย ประกอบด้วยห้องโรงงานปรับอากาศหกห้อง และห้องหม้อไอน้ำหนึ่งห้อง ในบรรดาห้องดังกล่าว ห้องโรงงานปรับอากาศ 1 และห้องโรงงานปรับอากาศ 2 เป็นตัวแทนมากที่สุด โดยทั้งสองห้องมีรูปแบบโครงสร้างและพื้นที่พื้นเหมือนกัน
โรงงานเครื่องปรับอากาศ ห้องที่ 1 ใช้ระบบโครงสร้างเสา-คานเหล็ก โดยมีฐานเสายึดด้วยสลักเกลียว เสาเหล็กเป็นเหล็กรูปตัว H มีการค้ำยันแนวนอนที่ระดับหลังคา และใช้สมาชิกผูกท่อเหล็กกลมบนผนังเพื่อสร้างระบบโครงเหล็กที่มั่นคง ระบบหลังคาประกอบด้วยแผงโลหะชั้นเดียวพร้อมฉนวนใย ในขณะที่ระบบผนังใช้แผงโลหะชั้นเดียว
คานเหล็กโครงเหล็ก 1 อัน ในห้องโรงงานปรับอากาศ 1 ประกอบด้วยคานเหล็ก 3 คาน ความยาวรวมประมาณ 28 เมตร เสาเหล็กมีน้ำหนักประมาณ 10.5 ตัน และคานหลังคามีน้ำหนักประมาณ 10.99 ตัน วัสดุโครงสร้างเหล็กเป็นเหล็ก Q355B คัดเลือกตามข้อกำหนดการออกแบบ

ความท้าทายของโครงการ:
ระบบแผงผนังเกี่ยวข้องกับข้อต่อจำนวนมาก ซึ่งทำให้มีข้อกำหนดสูงเกี่ยวกับความเรียบของโครงสร้างโดยรวม ในขณะเดียวกัน จำเป็นต้องมีการควบคุมคุณภาพการมองเห็นอย่างเข้มงวดระหว่างการติดตั้ง รวมถึงความเรียบของแผงด้วย
