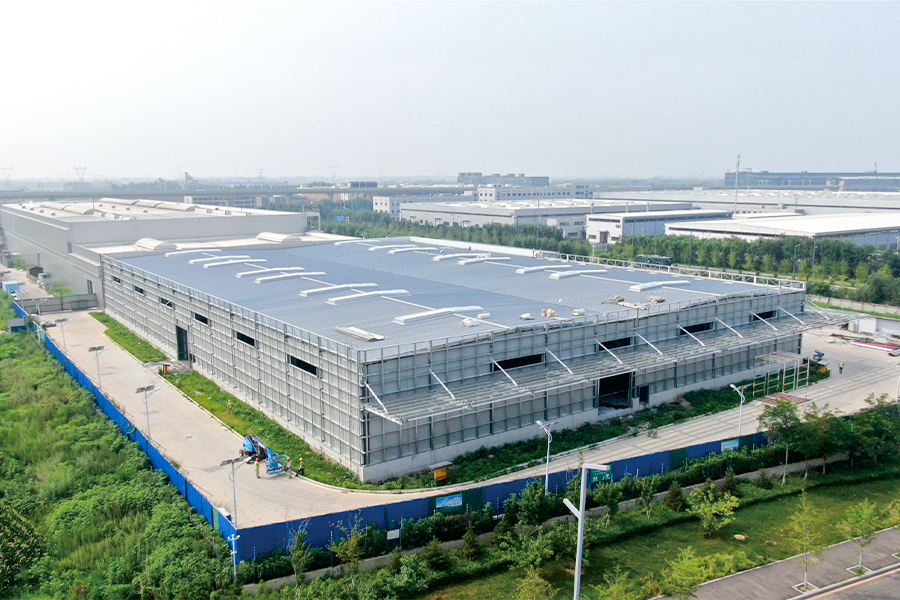

Georg Fischer Casting Solutions Shenyang Co., Ltd

งานโครงสร้างเหล็กสำหรับระยะที่ 1 และโครงการขยายของ Georg Fischer Casting Solutions Shenyang Co., Ltd.

โครงการระยะที่ 1:
ในโซน D ของโรงปฏิบัติงานหมายเลข 1 อาคารมีความยาว 21.5 ม. กว้าง 45 ม. และความสูงของหลังคา 8.5 ม.
โซน F และ G มีความยาว 54.8 ม. กว้าง 45 ม. และความสูงของสันเขา 14.51 ม.
โครงการนี้ใช้เสาคอนกรีตเสริมเหล็กพร้อมคานเหล็ก ระบบหลังคาประกอบด้วยแผ่นพื้นเหล็กพร้อมแผ่นกันซึมด้านบน ระบบผนังประกอบด้วยผนังก่ออิฐฉาบปูนพร้อมโครงเหล็กภายนอกและแผงแซนวิชขนหิน
ตามความต้องการด้านการใช้งานที่แตกต่างกัน อาคารหลายหลังที่มีช่วงและความสูงต่างกันจะรวมกันเข้าด้วยกัน ความสูงของเชิงเทินคือ 15.5 ม., 11.3 ม., 10 ม. และ 7 ม. ตามลำดับ ช่วงสูงสุดคือ 27.4 ม. มีการติดตั้งเครนเหนือศีรษะขนาด 50 ตันหลายตัวตามแนวเส้นตาราง AA–D
คานโครงเหล็กแต่ละคานประกอบด้วยคานเหล็ก 5 ส่วน โดยมีช่วงคานเดียวยาวประมาณ 27.4 ม. น้ำหนักรวมของคานหลังคามากกว่า 180 ตัน และคานเครนมีน้ำหนักประมาณ 100 ตัน วัสดุเหล็กคือ Q355B และ Q235B ตามที่ระบุโดยการออกแบบ

โครงการขยายระยะที่ 1:
โรงงานหมายเลข 2 มีความยาว 97.54 ม. กว้าง 67.1 ม. สูง 9.7 ม. ระยะสูงสุด 33.46 ม. วัสดุเหล็กคือ Q355B และ Q235B ตามข้อกำหนดการออกแบบ
โครงสร้างประกอบด้วยเสาและคานเหล็ก โดยมีคานหลังคาทำจากเหล็กรูปตัว H ที่เป็นแผ่นทึบ ฐานเสายึดด้วยสลักเกลียว เสาและคานเหล็กใช้ส่วน H การค้ำยันหลังคาและการค้ำยันระหว่างเสานั้นมีให้ทั้งในทิศทางตามขวางและตามยาวเพื่อสร้างระบบเฟรมที่แข็งแกร่งและมั่นคง

คำอธิบายโครงสร้างหลัก:
เฟรมหลักใช้เหล็ก Q355B พร้อมเสาและคานเหล็กส่วน H แบบเชื่อม ส่วนประกอบที่เป็นเหล็กทั้งหมดผ่านการพ่นทรายถึงเกรด Sa 2.5 แปหลังคาและผนังทำจากแถบเหล็กชุบสังกะสี Q355B
ลานวัสดุหมายเลข 7:
ลานเก็บวัสดุมีความยาว 11 ม. กว้าง 48 ม. เชิงชายคานยื่นสูง 6.55 ม. และระยะ 11 ม. วัสดุเหล็กคือ Q355B และ Q235B ตามความต้องการในการออกแบบ
โครงสร้างใช้เสาและคานเหล็ก โดยมีคานหลังคาทำจากเหล็กรูปตัว H ที่เป็นแผ่นทึบ ฐานเสายึดด้วยสลักเกลียว คอลัมน์เหล็กมีทั้งคอลัมน์ส่วน H และคอลัมน์กล่อง การค้ำยันหลังคาและการค้ำยันระหว่างเสาถูกจัดเรียงในทิศทางตามขวางและตามยาว ทำให้เกิดระบบโครงเหล็กที่มั่นคง
